灯具结构检测需关注的问题

    摘要：灯具的结构是否符合标准要求是整个检验的关键所在。笔者现根据GB 7000.1《灯具第一部分：一般要求与试验》的要求，对灯具结构检测需注意的问题进行了分析。

    关键词:灯具 结构检测 探讨

    作为一个专门从事灯具产品检测的检验机构，每天要与各种各样的灯具打交道，每一型式的灯具或一组灯具都需要应用与之相对应的GB 7000标准来检测。作为灯具安全标准中的一般要求与试验，GB7000.1《灯具第一部分：一般要求与试验》被GB7000系列的其他标准引用，是灯具安全的基础标准，对标准的正确理解和把握是各类灯具的制造和检验的重要立足点。

   一个灯具的结构是否符合标准要求是整个检验的关键所在，如果一个灯具在结构上存在着缺陷，那后面的检验就很难进行。笔者现根据GB7000.1《灯具 第一部分：一般要求与试验》的要求，对灯具结构检测需注意的问题进行分析：

    可替换部件

   灯具要有足够的空间，以便灯具零部件能方便安全地进行更换。灯具中可替换零部件有镇流器、触发器、电容、灯座、启动器座、结构零件等，可替换的易耗件有光源、启动器、电池、保险丝等。应特别关注易耗件的更换是否方便和安全，普通顾客是否能够掌握更换的技能，可以用适当的标志或说明书提示顾客如何正确安全地更换易耗件。封闭的零件和铆接部件为不可替换部件。

   此外，需将整个灯具拆散后才能更换光源，更换启动器时，需先将防触电保护的零件拆除，没有标志或说明书提示如何更换电池等现象都是不符合标准要求的例子。

    关于GB 7000.1条款4.2和15.7 不可拆卸的软缆或软线

   疑问：是否可将不可拆卸的软缆或软线的绞合导体直接连接到灯座或其他部件上的弹性接线端子上？

    释疑：如果部件符合使用绞合导体的要求，那就可以接受。

    关于GB 7000.1条款4.2和8.2.1 带有熔断器座/熔断器的灯具

   疑问：一个带有内装式熔断器座/熔断器的灯具，在替换该零部件时，标准试验指是否允许触及带电部件？

    释疑：只有使用工具才能打开入口时是允许的，但仅有标记是不够的。

    螺钉、连接件（机械）和密封压盖

    下述螺钉和机械接触件应能承受正常使用时可能出现的机械应力：

    a）失灵后将造成灯具不安全的螺钉和机械接触件；

    b）传递压力的或使用者需要使用工具拧紧的螺钉和机械接触件；

   c）提供接地连续性的螺钉，例如I类灯具中固定镇流器和其他部件的螺钉，其中至少有一个具有机械和电气连接双重作用；

   d）安装灯具或更换光源时需操作的螺钉或螺母，包括固定罩盖等部件的螺钉或螺母，不包括螺纹导线管、将灯具装在安装表面上的螺钉、玻璃罩和螺纹盖的手动固定螺钉或螺母。

    对螺钉和螺母要进行5次拧紧和拧松的扭矩试验，试验扭矩按表4.2规定。

   螺钉扭矩试验期间，试验期间不应发生危害固定或螺纹连接继续使用的损坏。试验后，绝缘材料螺钉或螺母应仍能以预期的方式导入螺钉或螺母。

   螺钉不应是软的或易于蠕变的材料，如锌、某些等级的铝和几种热塑性塑料，但标准并未明确是哪几种牌号的铝或塑料。因此，对使用铝和塑料的螺钉应谨慎。如有疑问，以上述试验结果为准。

   在维护时需拆卸的螺钉，如果更换成金属螺钉会削弱附加绝缘或加强绝缘的，则不能用绝缘材料制成。

   更换固定镇流器的螺钉和软线固定架上直接作用在软缆或软线上的绝缘材料螺钉应被视作一种维修，而不是维护。

    关于GB 7000.1条款4.12.4可移式灯具 可以徒手拧松的不同部件

   疑问：灯具中的不同部件可以徒手拧松使电缆过分扭曲，这样可以接受吗？在这种情况下，软线固定架安装在基座和中间导管上，两端拧紧，但对螺纹连接没有防松措施，它可以被徒手拧松，电缆将被扭曲，灯具可能掉下来摔碎。支架臂上的灯座中没有软线固定架。

   释疑：根据4.12.4条款，中间导管没有提供足够的措施来防止螺纹连接的松动，使得正常使用时电缆可能变得过分扭曲或灯具可能掉下来摔碎的这种情况，不能被接受。

    悬挂和调节装置

   灯具是一种耐用商品，长时间的悬挂和不正确的安装和使用，会使灯具的机械悬挂装置出现危险，如悬挂连接件的腐蚀、连接件的松动、不适当的挂物等都会导致灯具的坠落。不管灯具的造型和功能如何，机械悬挂装置都必须有足够的安全系数。GB7000.1对各种不同机械悬挂装置形式规定了不同的试验方法，只要适合，各种灯具都必须进行试验。

    关于GB 7000.1条款4.14  悬挂装置

    疑问：4倍灯具重量的负载应加载在吊灯的什么位置？a、b还是c？见图1 。

    释疑：依照设计在b点和（或）c点。

图1 悬挂装置的4倍灯具重量加载位置

    关于GB 7000.1条款4.14.1弹簧夹紧安装的灯具：拉力试验

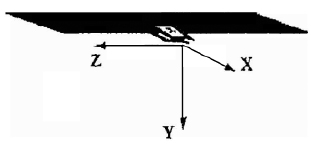

   疑问：弹簧夹紧安装的灯具朝某些方向的拉力试验中（方向Z，如图2所示），夹子不在玻璃上移动实际上是不可能的，即使这种移动不会降低固定的效果。这种移动是允许的吗？

    释疑：必须遵循标准，找出最不利的方向，不允许有移动。

图2 弹簧夹紧安装灯具的软缆拉力试验

    紫外线辐射

   金属卤化物灯光效高，显色性好，紫外线辐射量较大，随着小功率光源的推出，金属卤化物灯被大量用于商场和办公、生活场所，使用金属卤化物灯的灯具，其紫外线辐射是很有可能伤及人身体的。为保障人身健康安全，GB7000.1提出了紫外线辐射的防护要求。

    关于GB 7000.1条款3.3.7和4.24紫外辐射

    疑问：

   a）在我们看来本标准3.3.7的要求不是很明确。其中“如果适用”是否指通常情况下使用带有紫外辐射和（或）会引起爆炸的金属卤化物灯?

    b）对于有紫外辐射带塑料灯罩的街道照明灯具，你们的看法是如何的？

   我们是否应该根据附录P来规定一个防护屏？或我们可以使用一个不防护紫外辐射的塑料外壳，同时标明“只能用无紫外辐射灯泡”的建议?

    释疑：

    a）这个防护罩只和紫外辐射有关（无机械功能）。

    b）灯具必须符合附录P，除非标识要求用紫外防护灯泡。

    注：可以使用最小安装高度的标记。

    关于GB 7000.1条款4.24附录P

    疑问：

   根据附录P，如果需要，使用金属卤化物灯的灯具应当使用合适的防护罩防止紫外辐射。在附录P中提到的防护罩是否能在以下情况中省略：

    a) 制造商能证明灯泡辐射的紫外线不在P.2第3条中规定的有害范围内。

    b) 如果需要，哪一类文件可以查询？

    c) 如何确认或由谁确认ts、Ea的值（计算T值的公式中）？

    d) Ea在何处测量（离灯具的距离）？

    e)本条款是否也适用于仅仅用在户外的灯具（道路照明和敞开空间照明），在该灯具使用处人们只是短暂停留，光照度通常也不超过5 lux-25lux?

    释疑：

    a) 是的，使用灯具、灯泡制造商的信息。

    b) 由灯具、灯泡制造商提供。

    c) 所有信息由灯具、灯泡制造商提供。

    d) 所有信息由灯具制造商提供。

    e) 原则上适用，需要按实际情况具体考虑。

    关于GB 7000.1条款4.24附录P

   疑问：程序A似乎是基于制造商提供的信息的理论计算。透射率T应该是测量所得？还是由制造商提供足够信息表明透射率小于计算值就足够了？在计算过程中可能碰到“Peff可能无法得到”的问题怎么解决？

    释疑：使用制造商提供的数据。

    结语

   在实际检测中，每一个灯具存在的问题是不尽相同的，以上只是从灯具结构的角度，分析了在结构检测时需特别注意的一些问题，检验人员还需根据灯具的具体情况具体分析，科学检验，让被检产品有一个科学、精确、公正的结论。

    参考文献

    [1] GB 7000.1-2007，《灯具 第一部分：一般要求与试验》[S].

    [2] GB 7000.1-2007《灯具第一部分：一般要求与试验》国家标准宣贯教材[J].

    作者单位：国家电光源质量监督检验中心（上海）

    国家灯具质量监督检验中心
