江苏省工商局抽检30批次PVC-U管材 合格率为33.3%

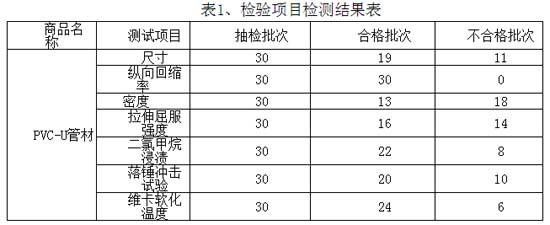

2016年下半年PVC-U管材商品被抽检不合格名单

序号

商品名称

标称商标

生产日期/货号

规格型号

受检单位

受检单位地址

标称生产单位

标称生产单位地址

主要不合格项目

标准值

实测值

1

PVC-U建筑用管

上丰

2016/5/19

dn110*4m

吴江区松陵镇茂发建材批发部

松陵镇交通路口1999号B5幢2083号商铺

上海上丰集团有限公司

上海市嘉定区刘翔公路918号

落锤冲击试验、二氯甲烷浸渍

落锤冲击试验 TIR（%）：TIR≤10%；二氯甲烷浸渍试验：表面变化不劣于4L

落锤冲击试验 TIR：初检：＞10，
复检1：＞10，
复检2：＞10；二氯甲烷浸渍试验：初检：3N，
复检1：3N，
复检2：3N

2

PVC-U

亿塑

2016/8/30

D=50mm

吴江区松陵镇浩良建材经营部

松陵镇交通路口1999号B2幢1929号

上海亿新塑胶

上海市松江区洞泾工业区洞凯路89号

尺寸、密度、拉伸屈服强度、维卡软化温度、落锤冲击试验、二氯甲烷浸渍

尺寸（mm）：50.0≤外径≤50.2，2.0≤壁厚≤2.4；拉伸屈服强度（Mpa）：≥40；密度（kg/m³）：1350~1550；维卡软化温度（VST）（℃）：≥79；落锤冲击试验 TIR（%）：TIR≤10；二氯甲烷浸渍试验：表面变化不劣于4L

尺寸（mm）：外径：50.0，壁厚：1.8；拉伸屈服强度（Mpa）：初检：12.2，复检1:12.7，复检2:11.8；密度（kg/m3）：初检：1837，复检1:1838，复检2:1837；维卡软化温度（VST）（℃）：初检：73，复检1:75，复检2:73；落锤冲击试验 TIR（%）：初检：＞10，复检1:＞10，复检2:＞10；二氯甲烷浸渍试验：初检：≥2L，复检1:≥2L，复检2:≥2L

3

PVC-U

亿塑

2016/9/28

D=75mm

吴江区松陵镇浩良建材经营部

松陵镇交通路口1999号B2幢1929号

上海亿新塑胶

上海市松江区洞泾工业区洞凯路89号

拉伸屈服强度、密度、维卡软化温度、落锤冲击试验、二氯甲烷浸渍

拉伸屈服强度（Mpa）：≥40；密度（kg/m3）：1350~1550；维卡软化温度（VST）（℃）：≥79；落锤冲击试验 TIR（%）：TIR≤10；二氯甲烷浸渍试验：表面变化不劣于4L

拉伸屈服强度（Mpa）：初检：18.8，复检1:19.4，复检2:19.1；密度（kg/m3）：初检：1836，复检1:1838，复检2:1837；维卡软化温度（VST）（℃）：初检：77，复检1:77，复检2:76；落锤冲击试验 TIR（%）：初检：≥10，复检1:≥10，复检2:≥10；二氯甲烷浸渍试验：初检：≥2N，复检1:≥2N，复检2:≥2N

4

PVC-U

亿塑

2016/9/13

D=160mm

吴江区松陵镇浩良建材经营部

松陵镇交通路口1999号B2幢1929号

上海亿新塑胶

上海市松江区洞泾工业区洞凯路89号

尺寸、拉伸屈服强度、密度、落锤冲击试验、二氯甲烷浸渍

尺寸（mm）：160.0≤外径≤160.4，4.0≤壁厚≤4.6；拉伸屈服强度（Mpa）：≥40；密度（kg/m³）：1350~1550；落锤冲击试验 TIR（%）：TIR≤10；二氯甲烷浸渍试验：表面变化不劣于4L

尺寸（mm）：外径：50.0，壁厚：1.8；拉伸屈服强度（Mpa）：初检：18.8，复检1:19.3，复检2:18.7；密度（kg/m3）：初检：1861，复检1:1863，复检2:1861；落锤冲击试验 TIR（%）：初检：＞10，复检1:＞10，复检2:＞10；二氯甲烷浸渍试验：初检：≥3N，复检1:≥3N，复检2:≥3N

5

PVC-U

亿塑

2016/9/26

D=110mm

吴江区松陵镇浩良建材经营部

松陵镇交通路口1999号B2幢1930号

上海亿新塑胶

上海市松江区洞泾工业区洞凯路90号

尺寸。拉伸屈服强度、密度、维卡软化温度、落锤冲击试验、二氯甲烷浸渍

尺寸（mm）：110.0≤外径≤110.3，3.2≤壁厚≤3.8拉伸屈服强度（Mpa）：≥40；密度（kg/m³）：1350~1550；维卡软化温度（VST）（℃）：≥79；落锤冲击试验 TIR（%）：TIR≤10；二氯甲烷浸渍试验：表面变化不劣于4L

尺寸（mm）：外径：110.2，壁厚：2.3；拉伸屈服强度（Mpa）：初检：18.9，复检1:18.4，复检2:18.6；密度（kg/m3）：初检：1815，复检1:1817，复检2:1815；维卡软化温度（VST）（℃）：初检：77，复检1:77，复检2:77；落锤冲击试验 TIR（%）：初检：＞10，复检1:＞10，复检2:＞10；二氯甲烷浸渍试验：初检：≥2N，复检1:≥2N，复检2:≥2N

6

U-PVC排水管材

鼎牌

2016/5/13

Φ50*2.0mm

吴江区松陵镇同博建材商行

松陵镇交通路口1999号10幢06号

苏州大器塑胶有限公司

江苏省苏州市相城区东桥民营开发区

拉伸屈服强度、密度、落锤冲击试验、二氯甲烷浸渍

拉伸屈服强度（Mpa）：≥40；密度（kg/m3）：1350~1550；落锤冲击试验 TIR（%）：TIR≤10；二氯甲烷浸渍试验：表面变化不劣于4L

拉伸屈服强度（Mpa）：初检：24.0，复检1:23.4，复检2:25.3；密度（kg/m3）：初检：1806，复检1:1807，复检2:1806；落锤冲击试验 TIR（%）：初检：＞10，复检1:＞10，复检2:＞10；二氯甲烷浸渍试验：初检：≥2L，复检1:≥2L，复检2:≥2L

7

U-PVC排水管材

鼎牌

2016/8/1

Φ75*2.3mm

吴江区松陵镇同博建材商行

松陵镇交通路口1999号10幢06号

苏州大器塑胶有限公司

江苏省苏州市相城区东桥民营开发区

拉伸屈服强度、密度、二氯甲烷浸渍

拉伸屈服强度（Mpa）：≥40；密度（kg/m3）：1350~1550；二氯甲烷浸渍试验：表面变化不劣于4L

拉伸屈服强度（Mpa）：初检：23.9，复检1:25.1，复检2:23.5；密度（kg/m3）：初检：1815，复检1:1817，复检2:1815；二氯甲烷浸渍试验：初检：≥2N，复检1:≥2N，复检2:≥2N

8

U-PVC抗紫外线雨落水管材

鼎牌

2016/1/21

Φ110*2.1mm

吴江区松陵镇同博建材商行

松陵镇交通路口1999号10幢06号

苏州大器塑胶有限公司

江苏省苏州市相城区东桥民营开发区

拉伸屈服强度、落锤冲击试验

拉伸屈服强度（Mpa）：≥43；落锤冲击试验 TIR（%）：TIR≤10；

拉伸屈服强度（Mpa）：初检：21.4，复检1:23.6，复检2:23.1；落锤冲击试验 TIR（%）：初检：＞10，复检1:＞10，复检2:＞10；

9

PVC-U管材

亚通

2015/10/28

Φ110*3.2

太仓市沙溪镇中元建材经营部

太仓市沙溪镇印溪东路

福建亚通新材料科技股份有限公司

福建省福清市镜洋工业开发区

尺寸、密度

尺寸（mm）：110.0≤外径≤110.3，3.2≤壁厚≤3.8；密度（kg/m3）：1350~1550

尺寸（mm）：外径：110.4，壁厚：3.3；密度（kg/m3）：初检：1557，复检1:1556，复检2:1557；

10

建筑排水用硬聚氯乙烯（PVC-U）管材

亚通

2015/10/27

Φ50*2.0

太仓市沙溪镇中元建材经营部

太仓市沙溪镇印溪东路

福建亚通新材料科技股份有限公司

福建省福清市镜洋工业开发区

尺寸、密度

尺寸（mm）：50.0≤外径≤50.2，2.0≤壁厚≤2.4密度（kg/m3）：1350~1550

尺寸（mm）：外径：50.3，壁厚：2.2；密度（kg/m3）：初检：1573，复检1:1573，复检2:1575；

11

建筑排水用PVC-U管材

中财

Z16042983

D75*2.3mm【B】

太仓市城厢镇长远电线电缆经营部

太仓市城厢镇城西北路8号14幢114室

浙江中财管道科技股份有限公司

浙江省新昌县新昌大道东路638号

密度

密度（kg/m3）：1350~1550

密度（kg/m3）：初检：1558，复检1:1560，复检2:1558；

12

建筑排水用硬聚氯乙烯（PVC-U）管材

上塑

2014/12/30

dn50*en2.0mm

太仓市城厢镇旭安五金交电经营部

太仓市城厢镇城西北路8号14幢103、203室

上海上塑控股（集团）有限公司

/

密度

密度（kg/m3）：1350~1550

密度（kg/m3）：初检：1560，复检1:1561，复检2:1563；

13

PVC-U排水管材

大器

2015/9/14

Φ160*4.0mm

太仓市城厢镇万巨五金商行

太仓市城厢镇城西北路五洋商城10幢109-110号

苏州大器塑胶有限公司

江苏省苏州市相城区东桥民营开发区

尺寸、密度、拉伸屈服强度、维卡软化温度、落锤冲击试验、二氯甲烷浸渍

尺寸（mm）：160.0≤外径≤160.4，4.0≤壁厚≤4.6；拉伸屈服强度（Mpa）：≥40；密度（kg/m³）：1350~1550；维卡软化温度（VST）（℃）：≥79；落锤冲击试验 TIR（%）：TIR≤10；二氯甲烷浸渍试验：表面变化不劣于4L

尺寸（mm）：外径：160.4，壁厚：3.7；拉伸屈服强度（Mpa）：初检：23.5，复检1:24.7，复检2:23.1；密度（kg/m3）：初检：1837，复检1:1840，复检2:1838；维卡软化温度（VST）（℃）：初检：76，复检1:75，复检2:76；落锤冲击试验 TIR（%）：初检：＞10，复检1:＞10，复检2:＞10；二氯甲烷浸渍试验：初检：≥2N，复检1:≥2N，复检2:≥2N

14

PVC-U排水管材（A）

联塑

20160720

Dn110*3.2mm

太仓市城厢镇磊磊管材经营部

太仓市城厢镇昆太路18号之江国际生活广场内13#楼A1-8

南京联塑科技实业有限公司

江苏省南京市溧水经济开发区

密度

密度（kg/m3）：1350~1550

密度（kg/m3）：初检：1793，复检1:1795，复检2:1793；

15

PVC-U排水管材（B）

联塑

20160415

Φ160mm

太仓市城厢镇磊磊管材经营部

太仓市城厢镇昆太路18号之江国际生活广场内13#楼A1-8

南京联塑科技实业有限公司

江苏省南京市溧水经济开发区

拉伸屈服强度

拉伸屈服强度（Mpa）：≥22；密度（kg/m3）：1450~1750

拉伸屈服强度（Mpa）：初检：21.9，复检1:21.9，复检2:21.8；密度（kg/m3）：初检：1761，复检1:1761，复检2:1762；

16

PVC-U排水管材

军塑

2016/7/26

D75*2.3mm

/

太仓市城厢镇县府西街168号之江国际生活广场8幢102号

苏州市亚通塑业有限公司

/

尺寸、密度、拉伸屈服强度、维卡软化温度、落锤冲击试验

尺寸（mm）：75.0≤外径≤75.3，2.3≤壁厚≤2.7；拉伸屈服强度（Mpa）：≥40；密度（kg/m³）：1350~1550；维卡软化温度（VST）（℃）：≥79；落锤冲击试验 TIR（%）：TIR≤10；

尺寸（mm）：外径：75.4，壁厚：2.6；拉伸屈服强度（Mpa）：初检：22.5，复检1:23.4，复检2:22.8；密度（kg/m3）：初检：1825，复检1:1827，复检2:1825；维卡软化温度（VST）（℃）：初检：72，复检1:72，复检2:73；落锤冲击试验 TIR（%）：初检：＞10，复检1:＞10，复检2:＞10；

17

PVC-U排水管材

军塑

2016/8/19

D110*3.2mm

/

太仓市城厢镇县府西街168号之江国际生活广场8幢102号

苏州市亚通塑业有限公司

/

尺寸、密度、拉伸屈服强度、落锤冲击试验

尺寸（mm）：110.0≤外径≤110.3，3.2≤壁厚≤3.8；拉伸屈服强度（Mpa）：≥40；密度（kg/m³）：1350~1550；落锤冲击试验 TIR（%）：TIR≤10；

尺寸（mm）：外径：111.2，壁厚：3.3；拉伸屈服强度（Mpa）：初检：17.7，复检1:15.6，复检2:18.1；密度（kg/m3）：初检：1991，复检1:1993，复检2:1993；；落锤冲击试验 TIR（%）：初检：＞10，复检1:＞10，复检2:＞10；

18

PVC-U建筑排水管材

蝴蝶

2016/8/12

D50*2.0mm

太仓市城厢镇闽泉五金经营部

太仓市城厢镇城西北路8号25幢216室

上海腾裕塑胶制品厂有限公司

上海·青浦·白鹤镇

尺寸、密度、拉伸屈服强度、维卡软化温度

尺寸（mm）：50.0≤外径≤50.2，2.0≤壁厚≤2.4；拉伸屈服强度（Mpa）：≥40；密度（kg/m³）：1350~1550；维卡软化温度（VST）（℃）：≥79；

尺寸（mm）：外径：50.3，壁厚：2.1；拉伸屈服强度（Mpa）：初检：24.5，复检1:26.1，复检2:24.7；密度（kg/m3）：初检：1837，复检1:1834，复检2:1836；；维卡软化温度（VST）（℃）：初检：75，复检1:76，复检2:75；

19

PVC-U建筑排水管材

蝴蝶

2016/9/2

D110*3.2mm

太仓市城厢镇闽泉五金经营部

太仓市城厢镇城西北路8号25幢216室

上海腾裕塑胶制品厂有限公司

上海·青浦·白鹤镇

尺寸、拉伸屈服强度、密度

尺寸（mm）：110.0≤外径≤110.3，3.2≤壁厚≤3.8；拉伸屈服强度（Mpa）：≥40；密度（kg/m³）：1350~1550；

尺寸（mm）：外径：110.5，壁厚：3.1；拉伸屈服强度（Mpa）：初检：21.1，复检1:19.8，复检2:20.4；密度（kg/m3）：初检：1896，复检1:1895，复检2:1895；

20

PVC-U建筑排水管材

蝴蝶

2016/9/2

D75*2.3mm

太仓市城厢镇闽泉五金经营部

太仓市城厢镇城西北路8号25幢216室

上海腾裕塑胶制品厂有限公司

上海·青浦·白鹤镇

尺寸、拉伸屈服强度、密度

尺寸（mm）：75.0≤外径≤75.3，2.3≤壁厚≤2.7；拉伸屈服强度（Mpa）：≥40；密度（kg/m³）：1350~1550；

尺寸（mm）：外径：75.4，壁厚：2.5；拉伸屈服强度（Mpa）：初检：23.9，复检1:22.7，复检2:23.5；密度（kg/m3）：初检：1839，复检1:1837，复检2:1840；

2016年下半年PVC-U管材商品被抽检合格名单

序号

商品名称

标称商标

生产日期/货号

规格型号

受检单位

标称生产单位

标称生产单位地址

1

PVC-U排水管

公元

2016.10.4

Φ50*2.0mm

吴江区松陵镇双胜建材商行

永高股份有限公司

浙江省台州市黄岩经济开发区埭西路2号

2

PVC-U排水管

公元

2016.10.5

Φ75*2.3mm

吴江区松陵镇双胜建材商行

永高股份有限公司

浙江省台州市黄岩经济开发区埭西路2号

3

建筑排水用硬聚氯乙烯（PVC-U）管材

上丰

2016.9.13

dn160*4m

吴江区松陵镇茂发建材批发部

上海上丰集团有限公司

上海市嘉定区刘翔公路918号

4

PVC-U排水管

公元

2016.6.30

dn110*3.2mm

吴江区松陵镇顺福建材批发部

永高股份有限公司

浙江省台州市黄岩经济开发区埭西路2号

5

PVC-U排水管（Ⅰ）

联塑

2016.01.21

dn75*2.3mm

苏州靓塑建材有限公司

南京联塑科技实业有限公司

江苏省南京市溧水经济开发区

6

PVC-U排水管（Ⅰ）

联塑

2016.02.17

dn50*2.0mm

苏州靓塑建材有限公司

南京联塑科技实业有限公司

江苏省南京市溧水经济开发区

7

建筑排水用PVC-U管材

中财

Z16012437

D50*2.0mm【B】

太仓市城厢镇长远电线电缆经营部

浙江中财管道科技股份有限公司

浙江省新昌县新昌大道东路638号

8

建筑排水用硬聚氯乙烯（PVC-U）管材

上塑

2015.4.8

dn75*en2.3mm

太仓市城厢镇旭安五金交电经营部

上海上塑控股（集团）有限公司

/

9

建筑排水用硬聚氯乙烯（PVC-U）管材

上塑

2015.1.6

dn110*en3.2mm

太仓市城厢镇旭安五金交电经营部

上海上塑控股（集团）有限公司

/

10

PVC-U排水管

公元

2016/1/6

Φ160*4.0mm

吴江区松陵镇顺福建材批发部

永高股份有限公司

浙江省台州市黄岩经济开发区埭西路2号
