在电器产品中的带电部件上,用绝缘材料(物)置于带电部件上,将带电部件与裸露金属隔绝(封闭)起来,对防触电起保护作用。介电强度和绕组匝间耐电压冲击试验的绝缘性能指标,在不同的产品上其要求和试验方法是不同的,易产生混淆。
介电强度
1.电机类产品

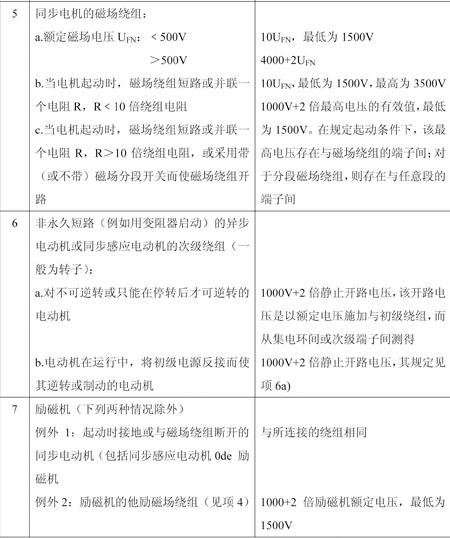

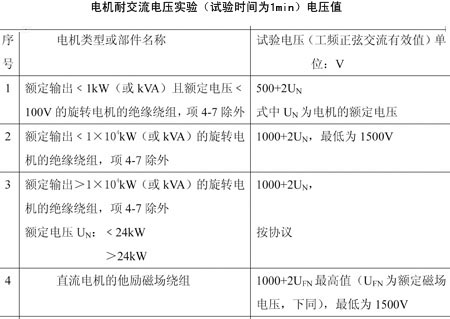

介电强度试验又叫耐电压试验,分为耐交流电压试验和耐直流电压试验两种。两者不能相互代替。
2.潜水电泵类产品
潜水电泵类产品包括:充水式小潜泵、充油式、干式小潜泵、充水式井用泵、充油式和屏蔽式井用泵。其电动机的定子绕组耐压试验,按单相、三相和充水、非充水的不同确定。试验电压有效值均为:单相为1500V,三相为1760V;充水式电泵定子绕组应在常温水中浸泡12h后进行。(第二次试验:试验电压有效值应降低20%)。
3.煤矿用隔爆泵类产品
电机的定子绕组应能承受为时1min的耐电压试验而不发生击穿。试验电压有效值为两倍额定电压加1000V。充水式电泵应在常温清水中浸12h后进行。
4.潜污电泵
电机的定子绕组应能承受为时1min的耐电压试验而不发生击穿。试验电压有效值为两倍额定电压加1000伏。充水式电泵应在常温清水中浸12h后进行。
绕组匝间耐电压冲击试验
1.交流低压电机散嵌绕组类产品
试验电压峰值按GB/T22719.2-2008中的公式:(见图一)计算。
2.井用潜水泵
电动机的定子绕组(导线直接浸水的除外)应能承受匝间冲击耐电压试验而匝间绝缘不发生击穿,单项电动机试验电压(峰值)1800V,三相电动机试验电压(峰值)对功率为3kW及以下者为2200V,3kW以上者为2500V。
3.小型潜水电泵
充油式和干式电动机定子绕组应能承受匝间冲击耐电压试验而匝间绝缘不发生击穿。试验电压(峰值)对单项电动机为2000V,对三相电动机,功率为3kW及以下者为2300V,3kW以上者为2600V。
4.煤矿用隔爆泵类产品
电动机的定子绕组应能承受匝间耐冲击电压试验而不发生击穿。进行匝间冲击耐电压试验时,对电压为600V及以下电动机,其试验冲击电压峰值功率为3kW及以下者为2300V、功率为3kW及以上者为2600V;对电压为660V以上,按JB/T9615.1-2000和JB/T9615.2-2000执行。
5.潜污电泵
电泵电机的定子绕组应承受匝间冲击耐电压试验而不发生击穿。进行匝间冲击耐电压试验时,对电压为660V及以下电机,其试验冲击电压峰值单项为2000V、三相功率为3kW及以下者为2300V、功率为3kW以上者为2600V;对电压为660V以上,其线圈试验冲击电压峰值和试验方法按JB/TZ293的规定。
